4.1. Leistungsverzeichnis bearbeiten
| Versionsgeschichte | ||
|---|---|---|
| Version 3.36.000 | 5.6.2018 | MZ |
| Erweitert (rdb074) | ||
| Version 3.34.002 | 30.11.2016 | MZ |
| Erweitert (rdb057) | ||
| 17.8.2016 | MZ | |
| neu | ||
| Version 3.34.002 | 16.8.2016 | MZ |
| Erweitert (rdb053) | ||

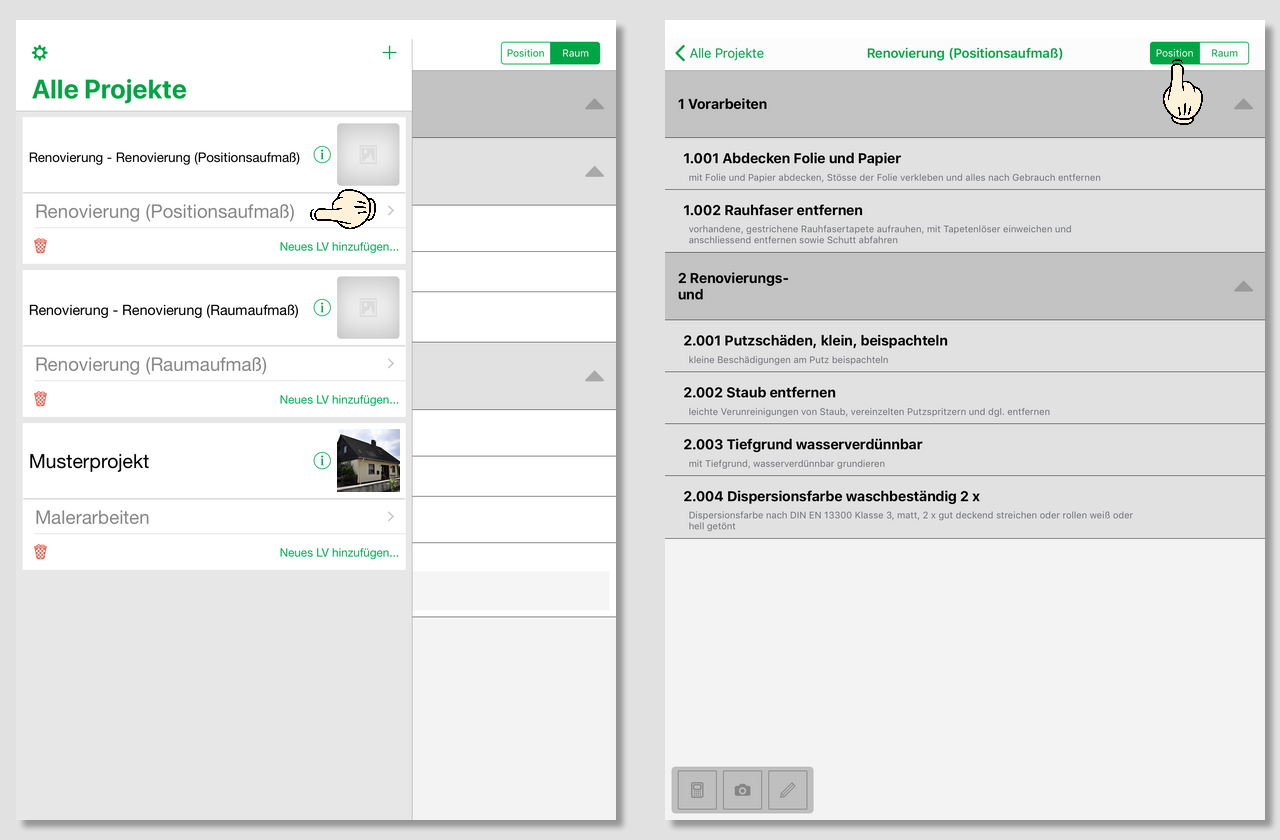

Tippen Sie in der Projektansicht auf das gewünschte Leistungsverzeichnis (hier: Renovierung (Positionsaufmaß)), um dieses zu bearbeiten oder erstellen Sie zuvor ein neues Raumaufmaß (siehe Abschnitt 4.3, „Neues Raumaufmaß erstellen“):
Die Gliederungsebenen des LV werden durch unterschiedliche Graustufen
dargestellt. Außerdem können diese über das Symbol
zugeklappt und mit
wieder aufgeklappt werden.
-
Geschlossene Ebenen, die bereits Daten (Formeln, Kommentare, Fotos) enthalten, zeigen entsprechende Symbole an, sodass unbearbeitete Positionen leicht identifiziert werden können. Dazu werden dieselben Symbole verwendet, die auch zur Funktionsauswahl über das Menü (unten links) angeboten werden:
Rechenansatz für das Aufmaß (siehe Abschnitt 4.1.1, „Massenansatz erstellen“).
Zuordnung eines Fotos zu einer Aufmaßposition oder einem Raum (siehe Abschnitt 4.1.1, „Massenansatz erstellen“).
Kommentar (siehe Abschnitt 4.1.1, „Massenansatz erstellen“).
Aufmaß-Skizze (siehe Abschnitt 4.1.8, „Aufmaßskizzen erstellen“).
|

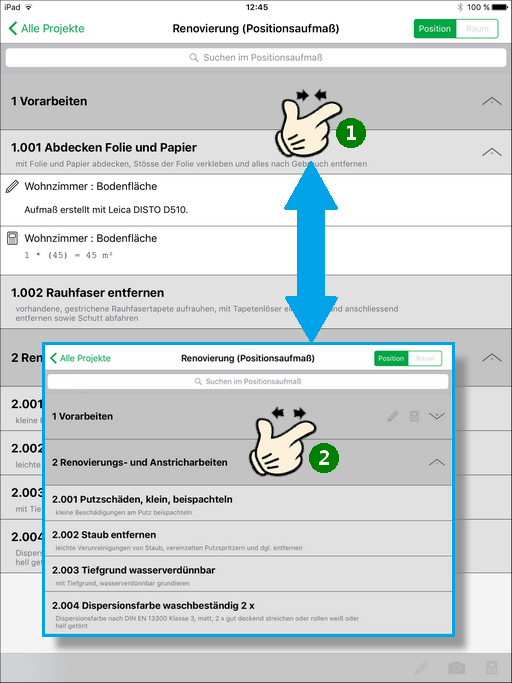

Sie können Gliederungen auch mit der sogenannten "Pinch"-Geste, d.h. durch zusammen- oder auseinanderziehen von zwei Fingern auf einer Gliederungsebene schließen bzw. öffnen. |
|
Über die Funktion
können Sie zu Beginn Ihrer Arbeit zwischen der Bearbeitungsansicht für Positionsaufmaße (Position) bzw. Raumaufmaße (Raum) umschalten:
-
Die Positionsansicht ermöglicht Ihnen die Zuordnung von Aufmaßen zu den einzelnen Positionen des Leistungsverzeichnisses. Räume und Bauteile können als Zusatzinformation hinterlegt werden.
Beachten Sie, dass Positionsaufmaße grundsätzlich vollständig aufgemessen werden müssen und nicht kumulativ erstellt werden können, da andernfalls die korrekte Zuordnung und Verarbeitung der Aufmaßdaten nicht gewährleistet ist.
Die Bearbeitungsansicht kann nur gewechselt werden, solange noch keine Positionen bearbeitet wurden. Sobald Sie Daten zu den Positionen eingegeben haben, können Sie nur noch in der einmal gewählten Ansicht arbeiten!
-
In der Raumansicht ordnen Sie Aufmaße Räumen (z.B. Wohnzimmer) und darin enthaltenen Bauteilen (z.B. Bodenfläche) zu.
Wählen Sie für eine korrekte Raumzuordnung unbedingt zu jedem neuen Datensatz einen Raum und optional ein Bauteil aus!
Nach dem Einfügen eines Datensatzes zum Raum ist die Umschaltung in die Positionsansicht noch möglich, jedoch können dort keine Funktionen zum Einfügen von Datensätzen ausgewählt werden!
Bereits vorhandene Aufmaße können Sie durch Antippen zur Bearbeitung öffnen. Wie Sie neue Aufmaße erstellen erfahren Sie in Abschnitt Abschnitt 4.1.1, „Massenansatz erstellen“.
Detaillierte Beispiele für die Arbeit in den verschiedenen Ansichten finden Sie in den Abschnitten Abschnitt 1.2.3, „Kurzübersicht: Positionsaufmaß“ und Abschnitt 1.2.1, „Kurzübersicht: Raumaufmaß“.
