2.3.2.1. REB Formeln

Versionsgeschichte
Version 3.34.001	10.2.2016	MZ
erweitert (DB3459,DB3440)

Über die Funktionen FN 00, FN 91 und FN ... können Formeln in der REB Formelsammlung nachgeschlagen werden. FN steht dabei für die nach REB vorgegebene Formelnummer. Die zu erfassenden Parameter einer gewählten Formel (01 ...32) werden im Anzeigebereich unterhalb der Aufmaßzeilen erläutert.

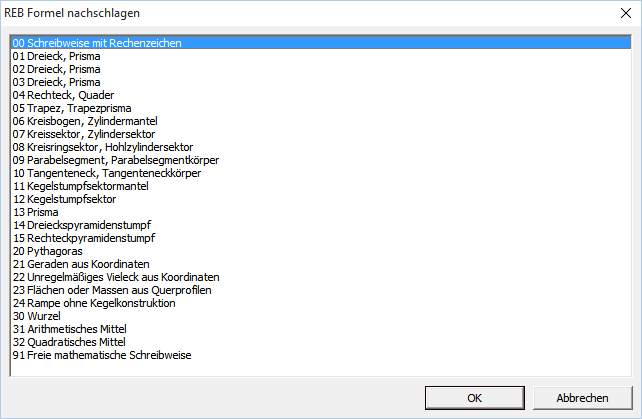

Abbildung 2.50. REB-Formeln

Die Formelnummer kann außerdem in der Spalte FN mit Nachschlagen ... F5 ausgewählt werden.

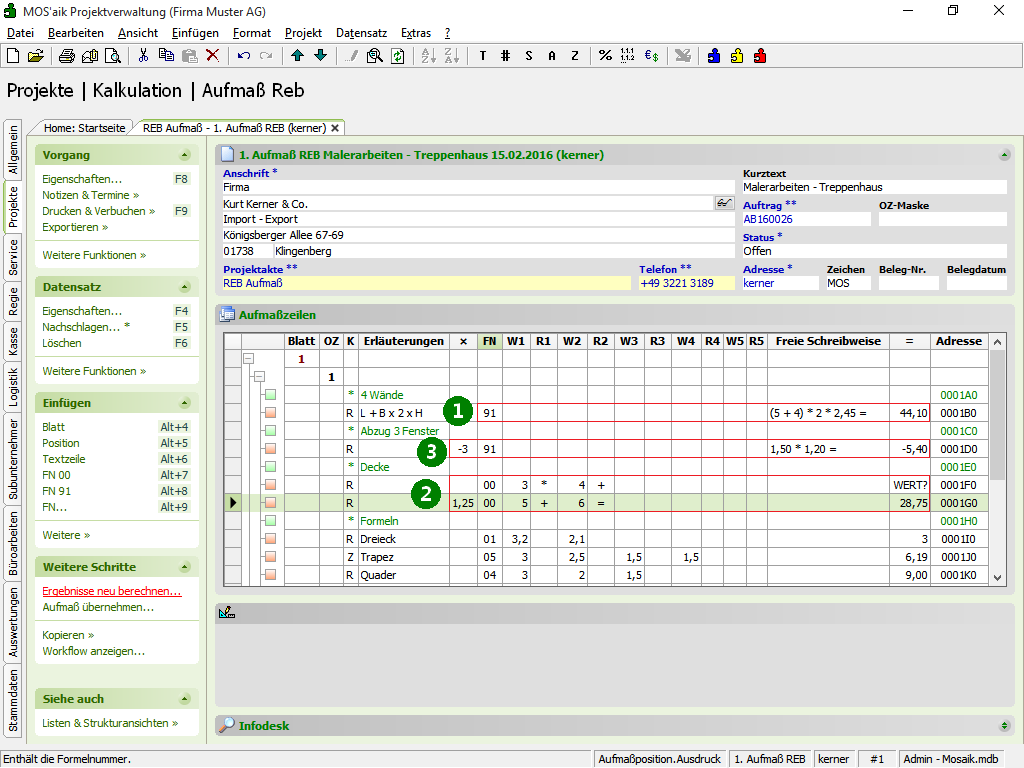

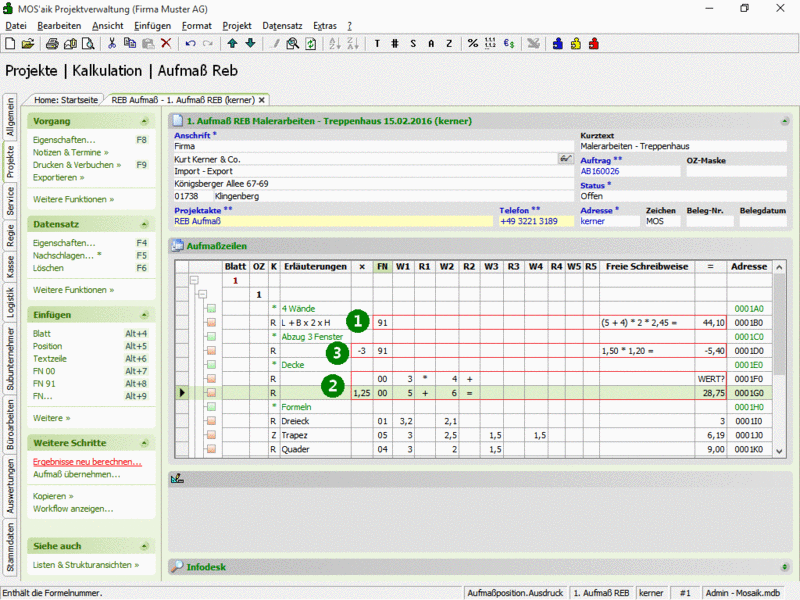

Abbildung 2.51. REB Beispielaufmaß

Negative Werte in Rechenzeilen

Da in den Wertespalten W1 ... W5 keine negativen Werte zulässig sind, kann über die Spalte x durch Eingabe eines negativen Wertes das Vorzeichen für das Ergebnis des Rechenansatzes geändert werden!

In dargestellten Beispiel werden beispielsweise die Flächen von drei Fenstern abgezogen [3].

FN 91

Freie mathematische Schreibweise

In der Spalte Freie Schreibweise ist eine freie Eingabe möglich, die mit dem Gleichheitszeichen (=) abgeschlossen werden muss [1].

FN 00

Rechenansatz [2]

Die Spalten R1 bis R5 (Rechenzeichen + -*/) enthalten typischerweise ein Rechenzeichen und als letztes das Gleichheitszeichen (=). Bei Neuberechnung des Ausdrucks wird aber auch dann ein Ergebnis ausgewiesen, wenn das Gleichheitszeichen fehlt. Fehlende Operatoren werden außerdem (obwohl nicht REB-konform!) durch ein Multiplikationszeichen ersetzt.

Rechenansätze über mehrere Zeilen

Längere Rechenansätze können wie folgt über mehrere Zeilen verteilt werden:

Rechenzeilen, die in der nachfolgenden Zeile fortgesetzt werden sollen, müssen mit einem Rechenoperator (+-*/) abgeschlossen werden.
Die letzte Zeile eines Rechenansatzes sollte mit einem Gleichheitszeichen (=) abgeschlossen werden.

Außerdem sind folgende Regeln zu beachten:

Rechenoperatoren R1 ...R5 müssen bei mehrzeiligen Rechenansätzen grundsätzlich eingegeben werden.
Der Multiplikationsfaktor in der Spalte x darf bei mehrzeiligen Rechenansätzen nur einmal in der letzten Zeile verwendet werden und bezieht sich auf den vollständigen Rechenansatz mit allen Zeilen.
Nach der Erfassung von Rechenansätzen über mehrere Zeilen müssen Sie eine Neuberechnung durchführen (siehe Abschnitt 2.3.2.2, „Neuberechnung“).

Beispiel:

Abbildung 2.52. Eingabe mehrzeiliger Rechenansätze
Rufen Sie die Funktion Ergebnisse neu berechnen ... auf.
Abbildung 2.53. Ergebnis nach der Neuberechnung
