5.2. Import und Übernahme (Raumaufmaß)
Der in einem erstellten Raumaufmaß angelegte leere Raum wird nicht weiter benötigt und Sie können diesen durch Markieren der ersten Blattzeile und Drücken der Taste F6 löschen.

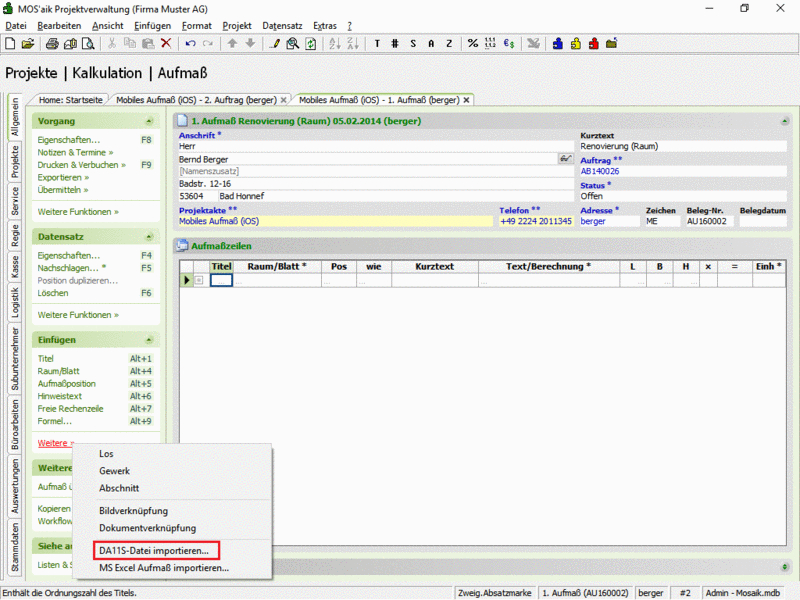

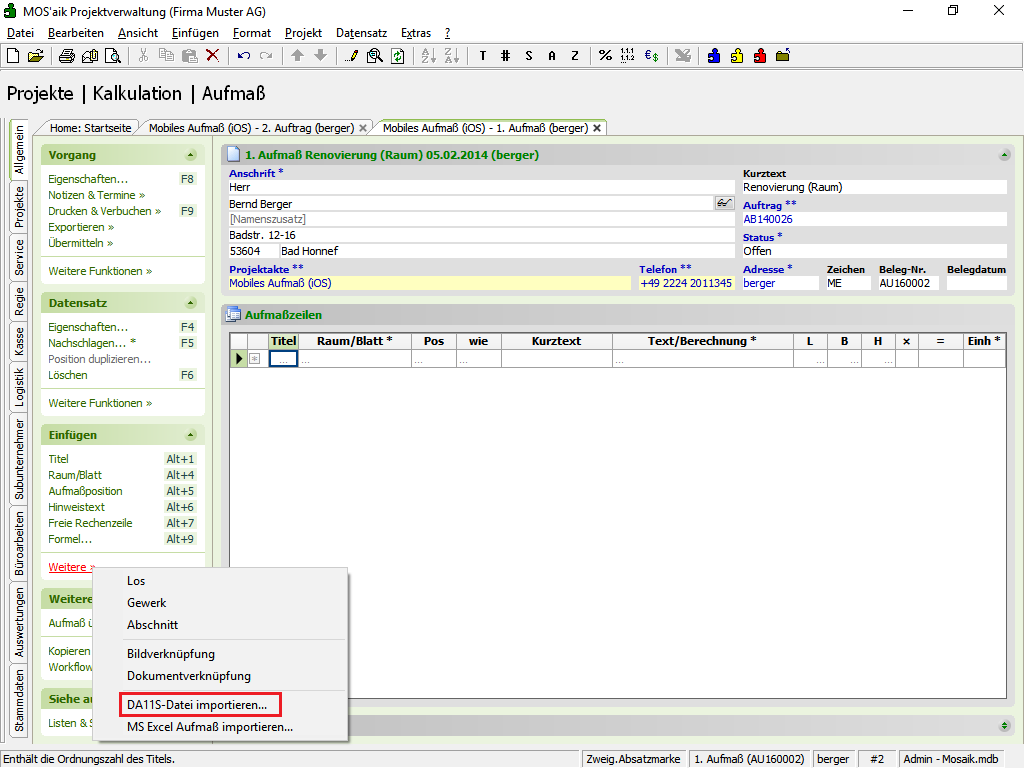

Wählen Sie nun aus dem Bereich Einfügen die Funktion
Weitere » und dann DA11S-Datei importieren
.... Der Import-Dialog wird für das Verzeichnis
<Dateiablageordner>\<Kurzname>\Projekte\<Projektname>\Aufmaße\DA11S geöffnet:
Halten Sie dieses Fenster offen, um die Dateianhänge aus der empfangenen E-Mail von Moser Aufmaß hier abzulegen.
Dazu öffnen Sie jetzt in Microsoft Outlook® die empfangene E-Mail mit den Aufmaßdaten:

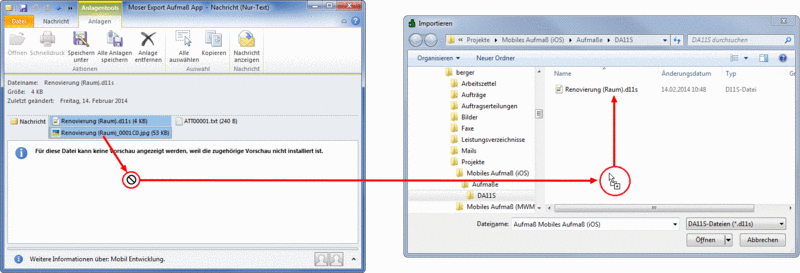

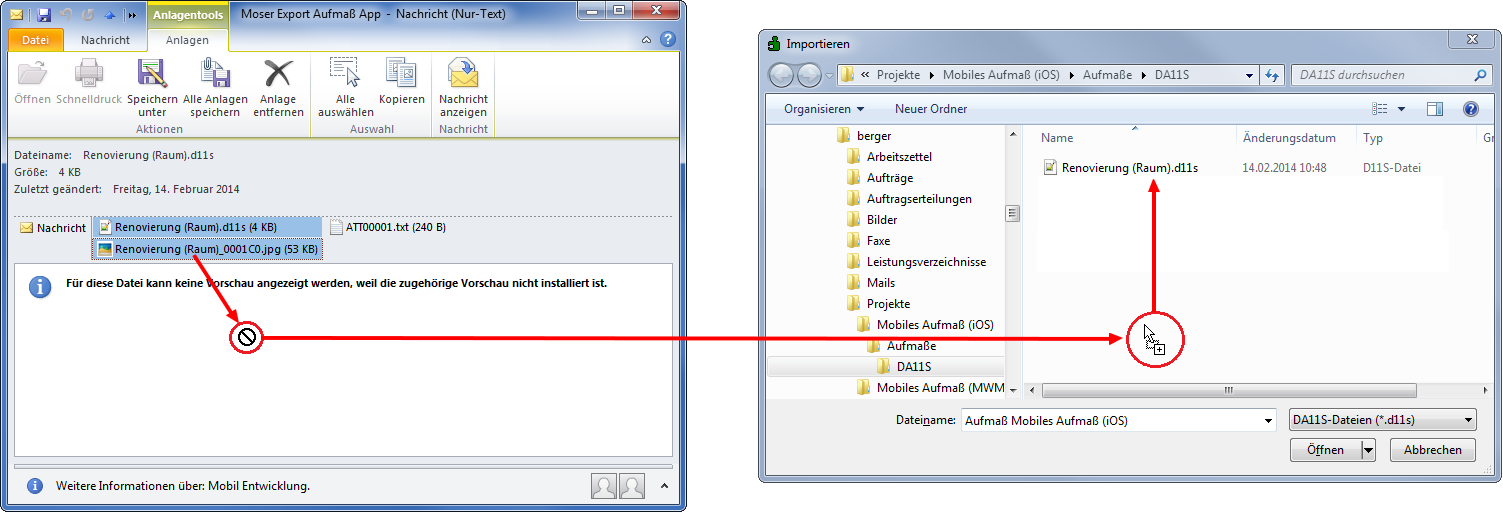

Ziehen Sie die Dateien aus dem Anhang mit der Maus in das geöffnete
MOS'aik-Importfenster, um diese im Dateiablageordner zu speichern. Sie
können mit der Strg-Taste auch mehrere Dateien auswählen.
-
MOS'aik verwendet lediglich die angehängten
"*.D11S"- sowie Bilddateien (z.B."*.JPG"). Gegebenenfalls vorhandene sonstige Dateianhänge (wie im Beispiel "ATT0001.txt") brauchen nicht gespeichert zu werden, da Sie für die weitere Verarbeitung nicht relevant sind. -
Aufgrund des eingestellten Dateifilters
"*.d11s"werden übertragene Dateien mit anderen Endungen im Zielfenster nicht angezeigt. Öffnen Sie das Verzeichnis bei Bedarf aus der Projektakte (Dateiablageordner\Aufmaße\DA11S\...), um z.B. Fotoanhänge anzuzeigen.
Wählen Sie jetzt die übertragene *.d11s-Datei im Zielfenster aus und klicken auf
, um den Import zu starten:
"Kurztext"
einblenden, um Erläuterungen und Bauteile anzuzeigen.

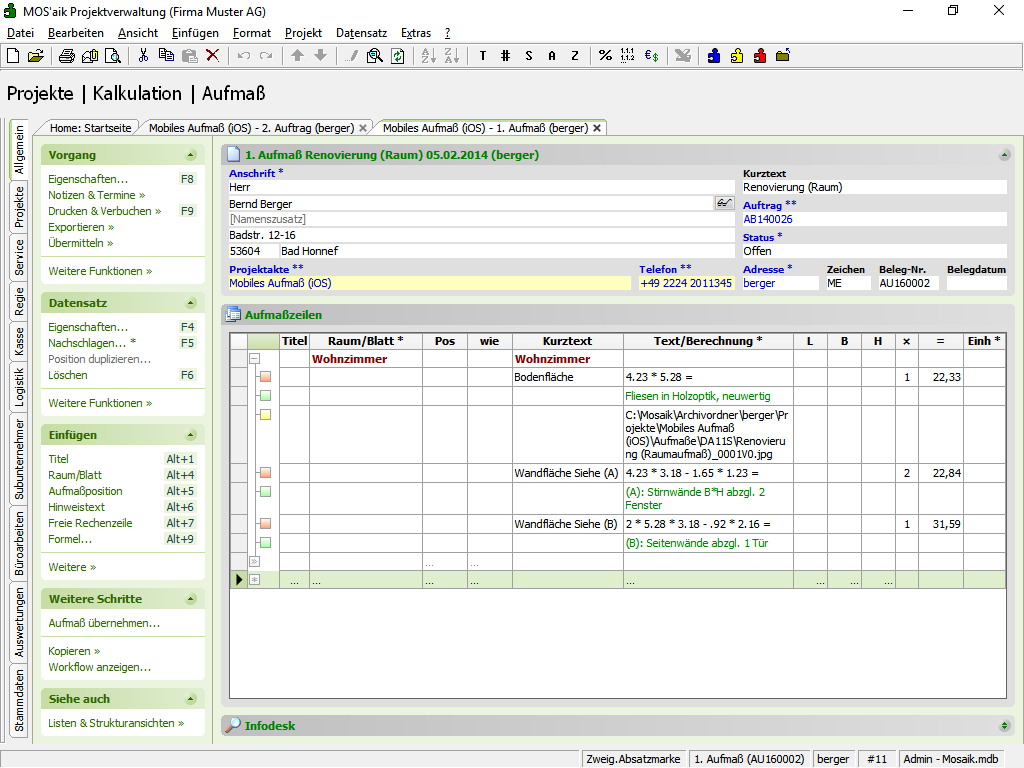

Alle Räume werden automatisch angelegt und die zugehörigen Rechenansätze darin abgelegt. Für den korrekten Import der Daten sollte mindestens ein Raum definiert und den Rechenansätzen zugeordnet worden sein.

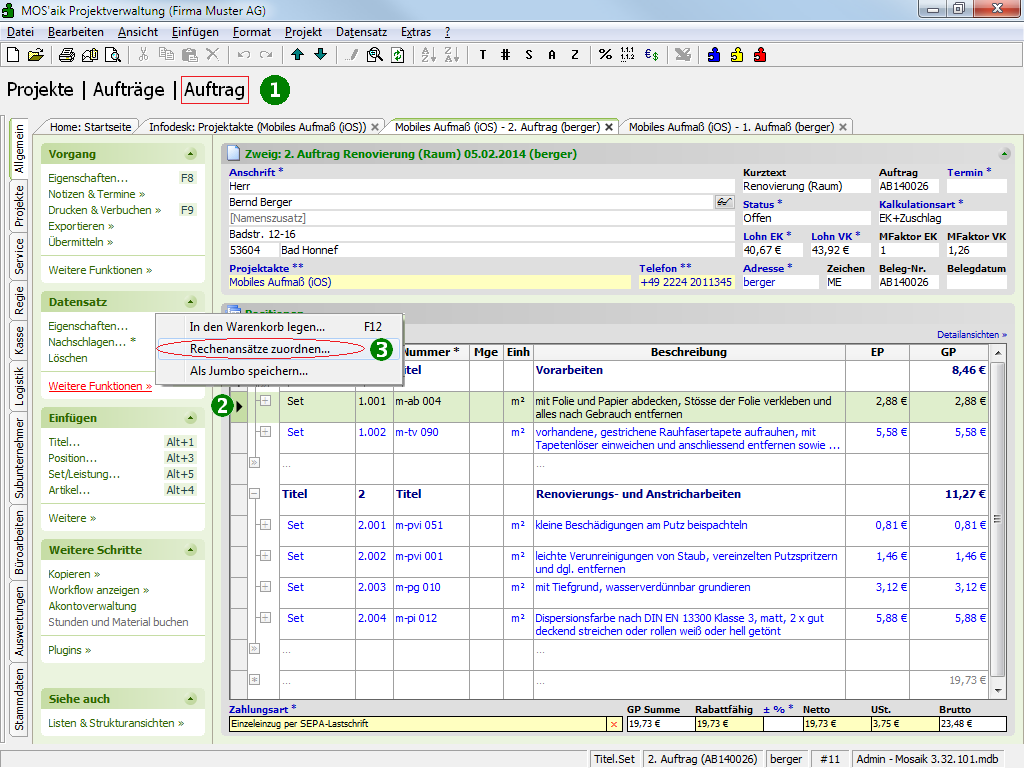

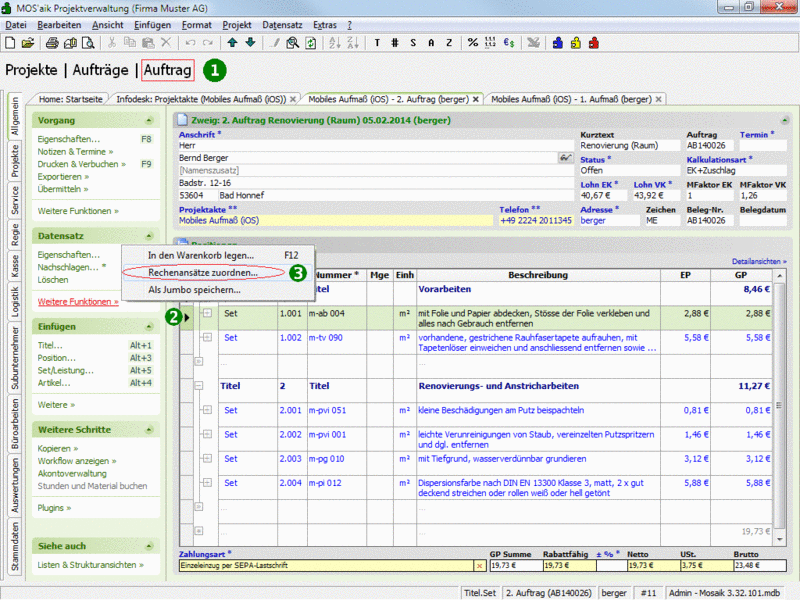

Um das Aufmaß in einen Vorgang zu übernehmen, öffnen Sie
diesen (z.B. Auftrag) (1), markieren die Position
für die Zuordnung des Aufmaßes (2) und rufen Sie aus dem Bereich
Datensatz die Funktion Weitere Funktionen »
Rechenansätze zuordnen ... auf (3):

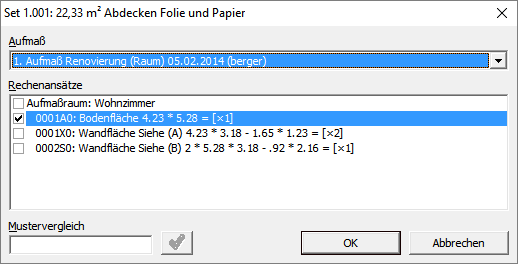

Es folgt ein Dialog für die Auswahl des Raums und des
Bauteils (Bauteil + Erläuterung
aus der Aufmaßspalte Kurztext), das Sie der angewählten Position
zuordnen möchten (Sie können hier bei Bedarf mehrere Messungen auswählen, die der
Position als Summe zugeordnet werden sollen!):
Damit die Zuordnung der Massenansätze
erfolgen kann, sollten Sie unbedingt darauf achten, dass die ausgewählten
Vorgänge (Quellaufmaß und Zielvorgang) in einem sinnvollen Zusammenhang
stehen! Dazu muss es sich bei dem ausgewählten Zielvorgang im Allgemeinen um
denselben Vorgang handeln, aus dem das Aufmaß angefordert wurde (siehe Abschnitt 3.1, „Leistungsverzeichnis versenden“). Dazu muss entweder die
Belegnummer oder die Eigene
Auftragsnummer (siehe Vorgangseigenschaften)
übereinstimmen.

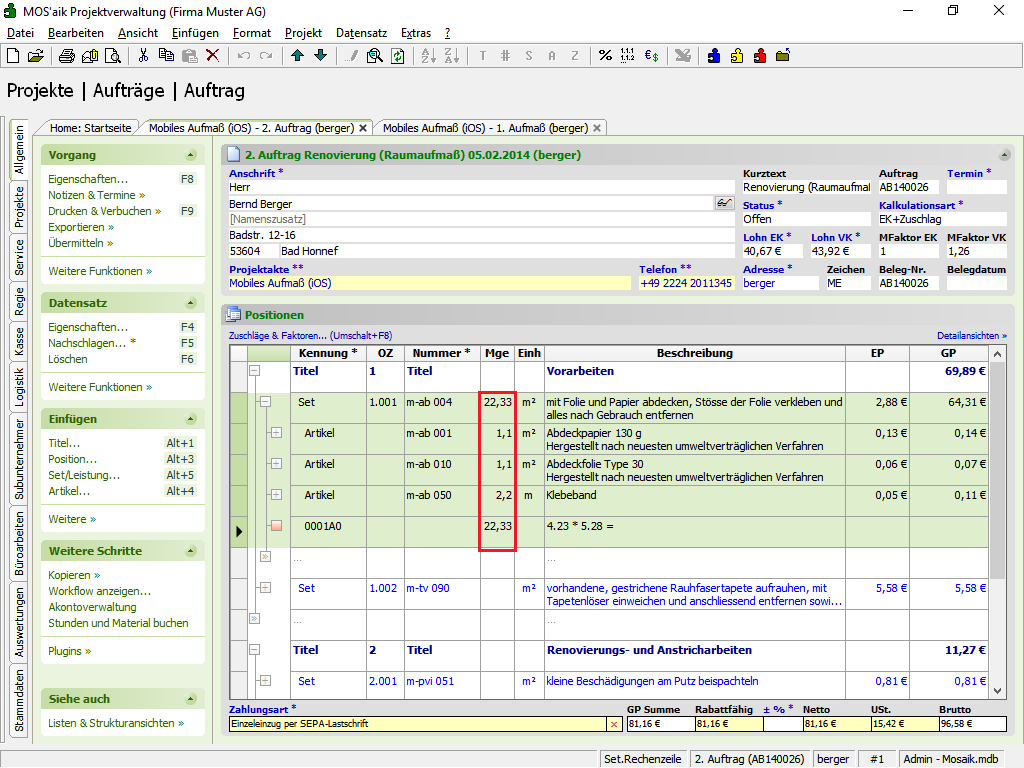

Klicken Sie anschließend auf , um die Übernahme
abzuschließen. Die Massenberechnung für das gewählte Bauteil wird in die Position
eingefügt und Sie können die korrekte Zuordnung in der Spalte Mge
(Menge) überprüfen:
Fahren Sie auf diese Weise fort mit allen weiteren Positionen für die das Aufmaß einen Massenansatz enthält.
