2.2.1. Erstellen und Bearbeiten (Positionsaufmaß)

Versionsgeschichte
Version 3.34.000	2.12.2015	MZ
erweitert (DB3374)
Version 3.32.200	5.5.2014	MZ
erweitert (DB3012)
Version 3.32.000	3.4.2013	MZ
erweitert (DB2637)

Das positionsbezogene Aufmaß unterstützt die Aufmaßerfassung nach Positionen und innerhalb der Positionen nach Blättern und damit alle Betriebe, die im Aufmaß mit Längen und Stück arbeiten.

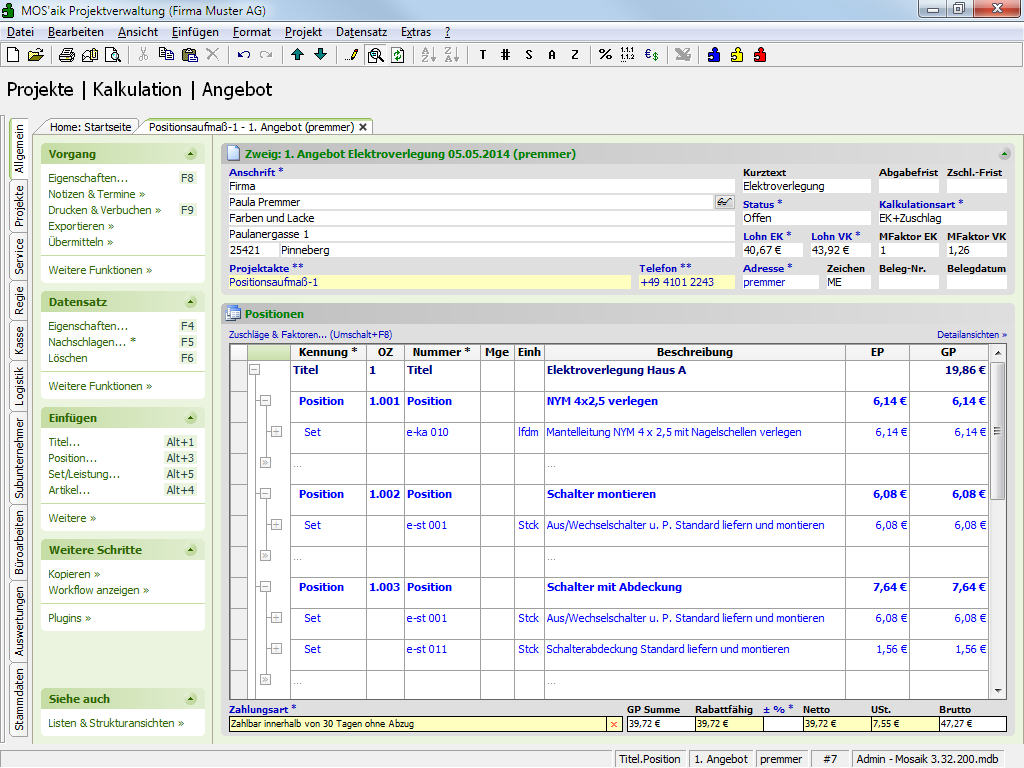

Abbildung 2.35. Das Beispielangebot mit allen Leistungspositionen.

Angebot in Aufmaß kopieren

Sie können einen Aufmaßvorgang in ein neues oder laufendes Projekt einfügen und alle Daten manuell erfassen. Um den Aufwand bei der Aufmaßerfassung aber zu reduzieren, sollte ein Angebot mit allen Gliederungstexten und den dazugehörigen Leistungstexten vorbereitet und über die Funktion Kopieren in ein Positionsaufmaß kopiert werden.

Folgende Vorgangsarten für Positionsaufmaße stehen beim Kopieren zur Verfügung:

In Positionsaufmaß (mit Positionen)
In Positionsaufmaß (ohne Positionen)

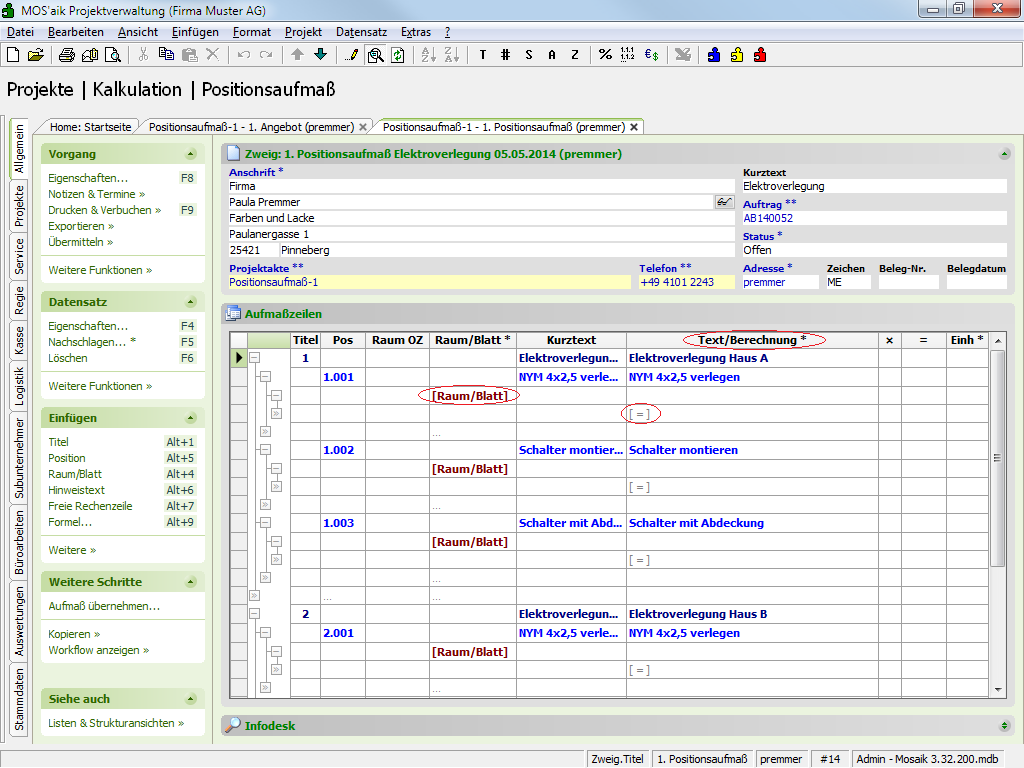

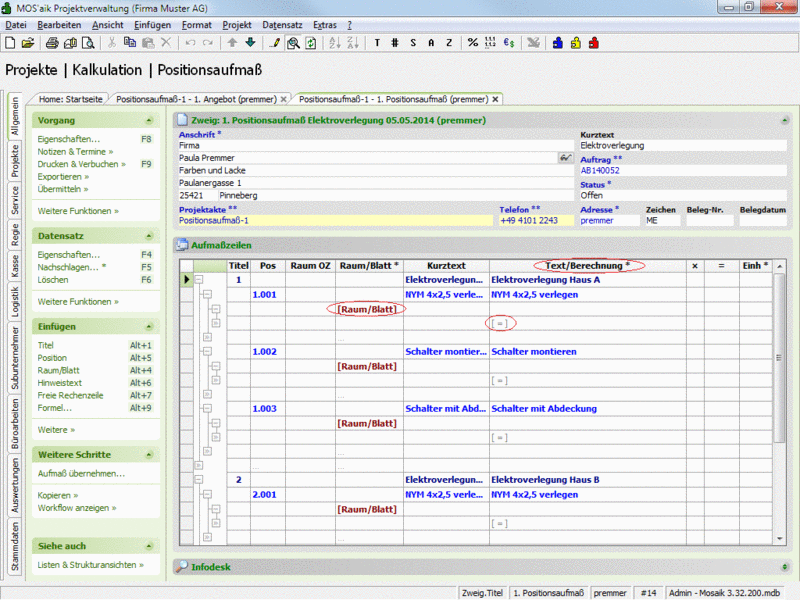

Das Positionsaufmaß wird mit den Gliederungen des Angebots und pro Position mit einem "Blatt" angelegt (z.B. "In Positionsaufmaß (mit Positionen)"):

Abbildung 2.36.

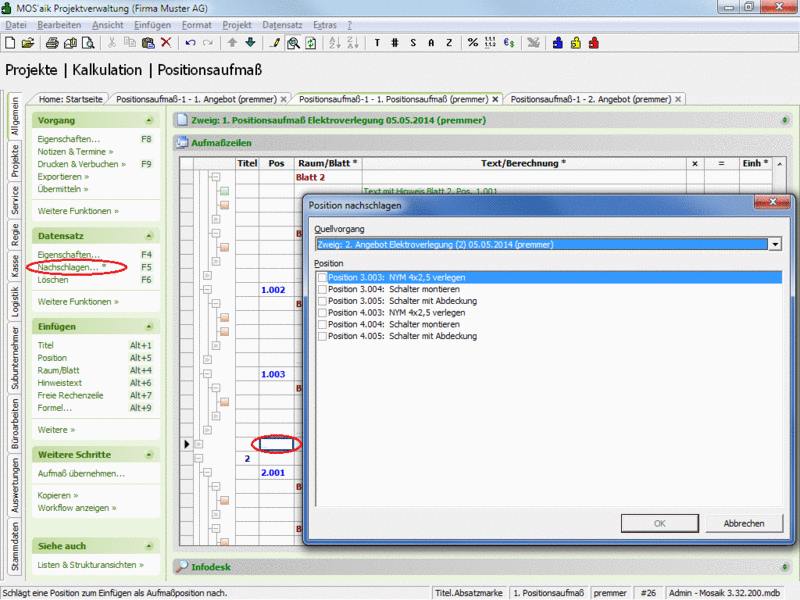

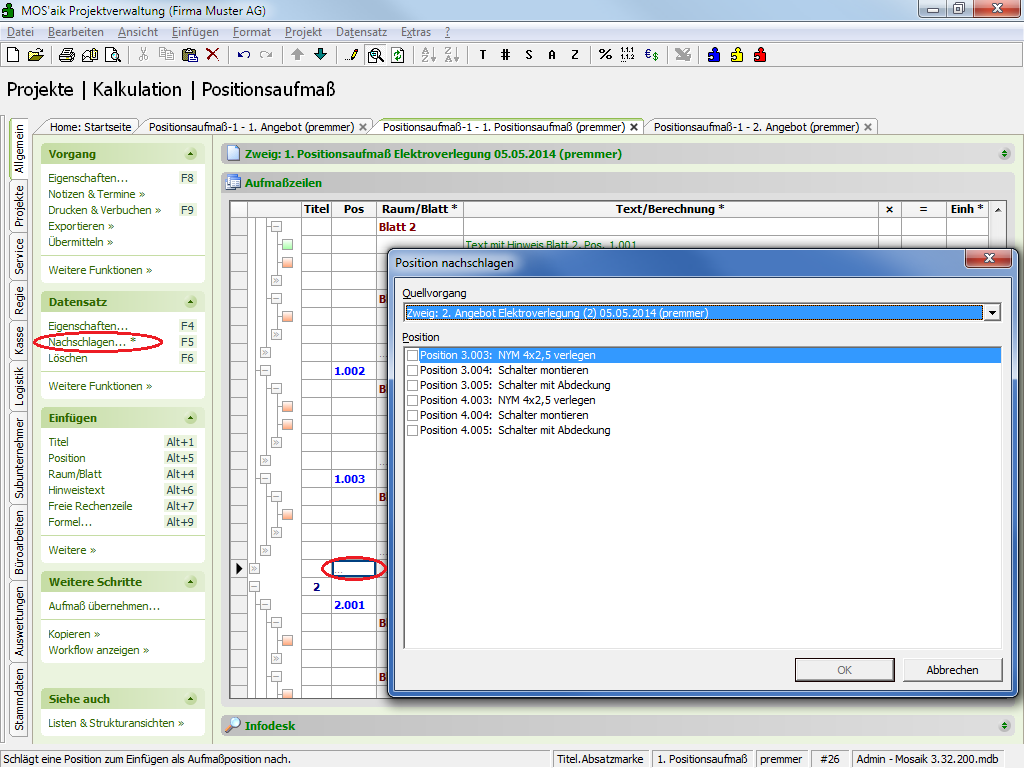

In ein Positionsaufmaß können Sie manuell Positionen aus anderen Vorgängen mit derselben Auftragsnummer einfügen, indem Sie auf die Absatzmarke ... der Spalte Pos klicken und die Funktion Nachschlagen F5 aufrufen. Es wird Ihnen eine Auswahl aller zum Auftrag gehörigen Vorgänge angeboten und Sie können ein oder mehrere noch nicht im Aufmaß enthaltene Positionen auswählen und einfügen:

Mit Strg+A können Sie schnell alle aufgeführten Positionen markieren bzw. die Auswahl von Positionen wieder aufheben.
In der Spalte Text/Berechnung können Sie zu jeder Gliederung den dazugehörigen Text erfassen bzw. ändern.
Die Einh (Mengeneinheit) wird aus den Daten des Angebots übernommen.
Klicken Sie auf Raum/Blatt und erfassen eine Blattnummer.
Nach einem Klick in das Feld = (Berechnungsergebnis bzw. Aufmaßwert) können Sie zu jeder Position und jedem Blatt die dazugehörigen Aufmaßdaten erfassen.

Über die Funktion Nachschlagen F5 haben Sie außerdem die Möglichkeit Bezüge zu anderen Aufmaßpositionen herzustellen, indem Sie die betreffende Position auswählen:

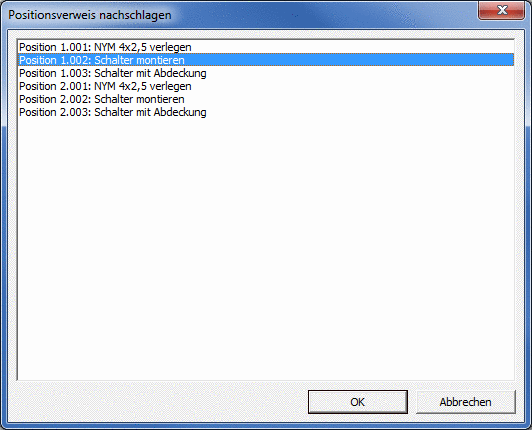

Abbildung 2.37. Nachschlagen von Positionsreferenzen
Im Bereich Einfügen kann mit der Funktion Weitere » Bildverknüpfung in der Aufmaßzeile unter der aktuellen Markierung eine Verknüpfung zu einer Bilddatei eingefügt werden. Klicken Sie dazu anschließend auf die Spalte "Text/Berechnung" in der zugefügten Zeile und wählen Sie dann Nachschlagen F5, um die Bilddatei zu bestimmen. Alternativ können Sie über das Menü Einfügen > Bildverknüpfung ... direkt eine Bilddatei auswählen und einfügen (siehe auch Abschnitt 6.4.2.5, „Einfügen von Bildern / Dokumenten“).
Im Bereich Einfügen kann mit der Funktion Weitere » Dokumentenverknüpfung in der Aufmaßzeile unter der aktuellen Markierung eine Verknüpfung zu einem Dokument (Text, Tabelle, PDF, Multimediaobjekt, ...) eingefügt werden. Klicken Sie dazu anschließend auf die Spalte "Text/Berechnung" in der zugefügten Zeile und wählen Sie dann Nachschlagen F5, um die Dokumentendatei zu bestimmen. Alternativ können Sie über das Menü Einfügen > Dokumentverknüpfung ... direkt ein Dokument auswählen und einfügen (siehe auch Abschnitt 6.4.2.5, „Einfügen von Bildern / Dokumenten“).

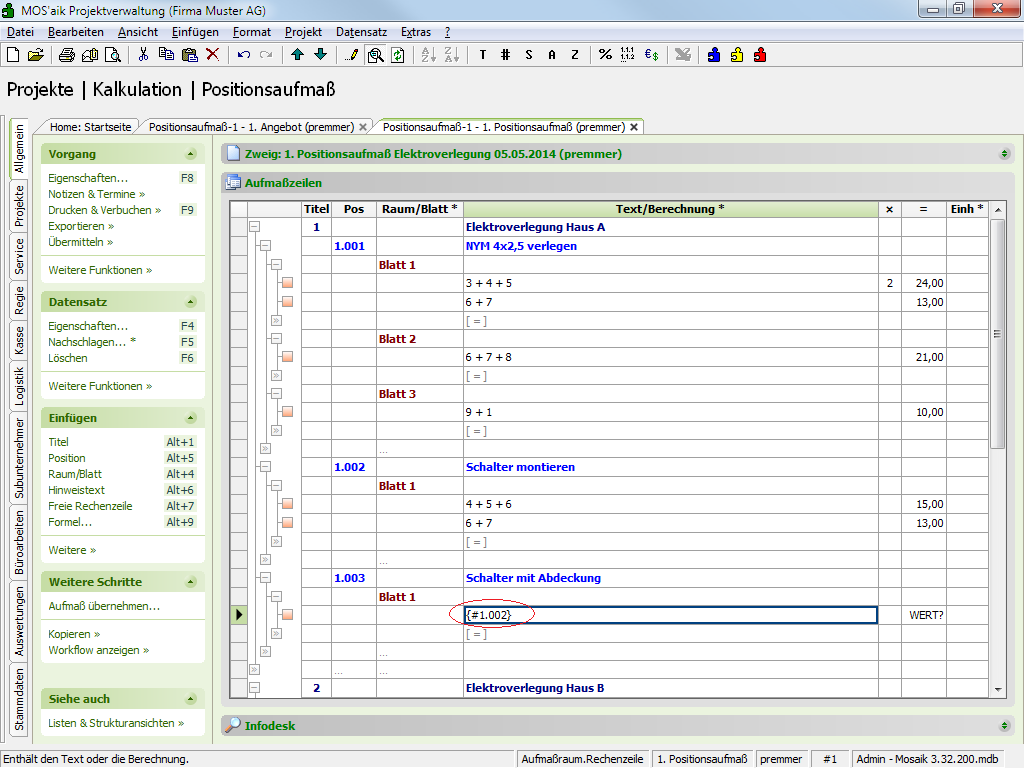

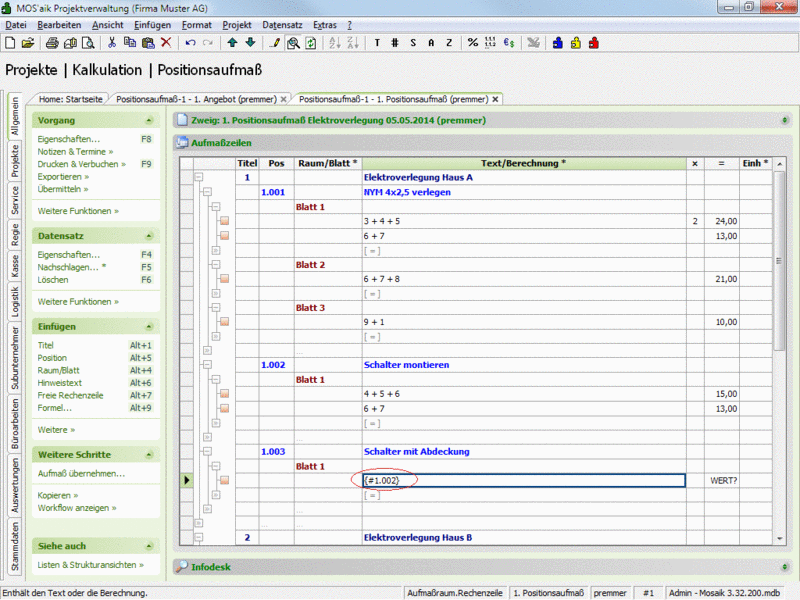

Erfassen Sie pro Position (Pos) und Blatt (Raum/Blatt) die dazugehörigen Aufmaßdaten bzw. referenzieren Sie entsprechende Positionen durch Nachschlagen (siehe: Pos. 1.003 enthält einen Verweis auf Pos. 1.002):

Abbildung 2.38.

Über das Menü Einfügen > Text oder die Funktion Hinweistext Alt+6 können Sie Texte einfügen. Stellen Sie dazu auf eine Position, ein Blatt oder Titel ein. Der Text erscheint dann in grüner Schrift, wird am Ende der jeweiligen Gliederung eingefügt und kann mit verschoben werden.
