2.3.2.7. REB Blatt- und Zeilennummern

Versionsgeschichte
	11.2.2016	MZ
überarbeitet
Version 3.30.200		WW
erweitert

Im REB Aufmaß wird ein Blatt (ohne Nummer) angelegt. In der Spalte Adresse wird die REB Zeilenadresse (Blattnummer + Zeilennummer) gespeichert.

Eine Neunummerierung der Spalte Adresse kann unter Projekt > Nummerieren oder im Bereich Vorgang und dort unter Weitere Funktionen » erfolgen.

Blattnummerierung
- Eine erfasste Blattnummer legt den Startwert für die Nummerierung fest.
- Im Normalfall werden die Aufmaßdaten auf einem Aufmaßblatt erfasst.

  Eine Blattnummerierung ist im Normalfall damit nicht erforderlich!

  Falls Sie die Blätter durchnummerieren möchten, muss die Nummerierung mit einer ganzen Blattzahl zwischen 1 und 9999 erfolgen. Eine Unterteilung durch Punkte usw. ist nicht erlaubt.
- Bei einer eigenen Blattnummerierung müssen Sie darauf achten, dass nach der Nummerierung der Aufmaßzeilen in der Spalte Adresse keine doppelten Zeilenadressen vorkommen, ansonsten wird beim Export eines REB Aufmaßes nebenstehende Meldung gezeigt. Zu doppelten Zeilenadressen kann es kommen, weil in der Spalte Adresse bei Überlauf der Zeilennummer automatisch die nächste höhere Blattnummer vergeben wird.
- Anfangsblattnummer mit einer Schrittweite für die Blattnummerierung

  MOS'aik unterstützt das automatische Nummerieren der Blattnummern beim Einfügen neuer Blätter inkl. der Unterstützung einer Schrittweite. Diese wird aus der Differenz der letzten und vorletzten Blattnummer des Vorgangs bestimmt. Siehe dazu die nachfolgenden Beispiele.
Beispiel 2.2. Blattnummerierung ab einer vorgegebenen Blattnummer in 1er Schritten
- Erfassen Sie z.B. als Anfangsblattnummer 1000.
- Beim Einfügen des nächsten Blatts wird automatisch Blattnummer 1001 vergeben:

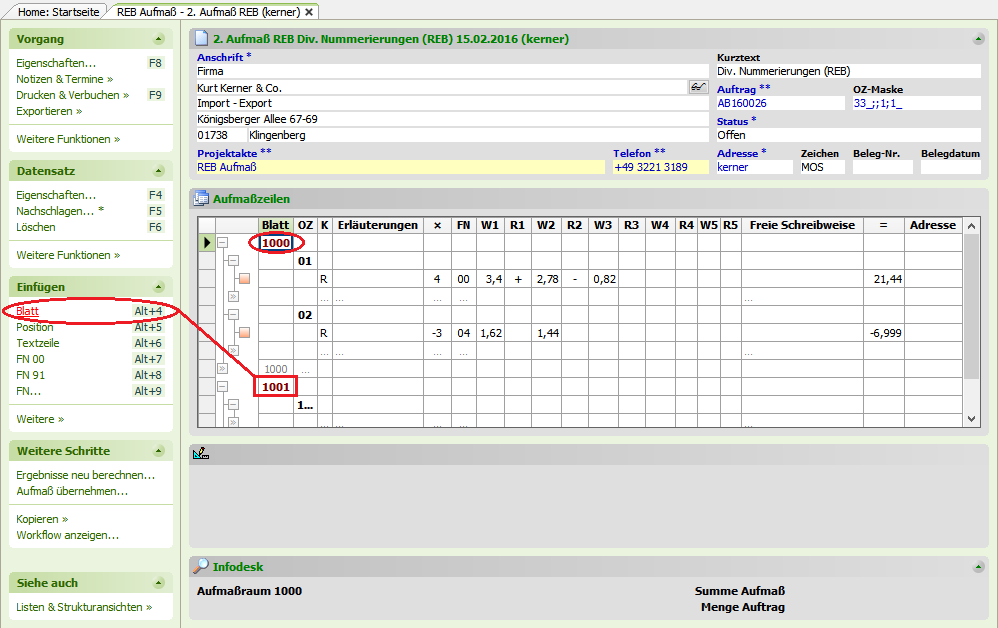

  Abbildung 2.60. Automatische Blattnummerierung (Startwert)
Beispiel 2.3. Blattnummerierung in 10er Schritten
- Erfassen Sie als Anfangsblattnummer 0010.
- Erfassen Sie für das zweite Blatt 0020. Durch die manuelle Vorgabe der Blattnummer 0020 wird die Schrittweite der Blattnummerierung (10er-Schritte) vorgegeben:

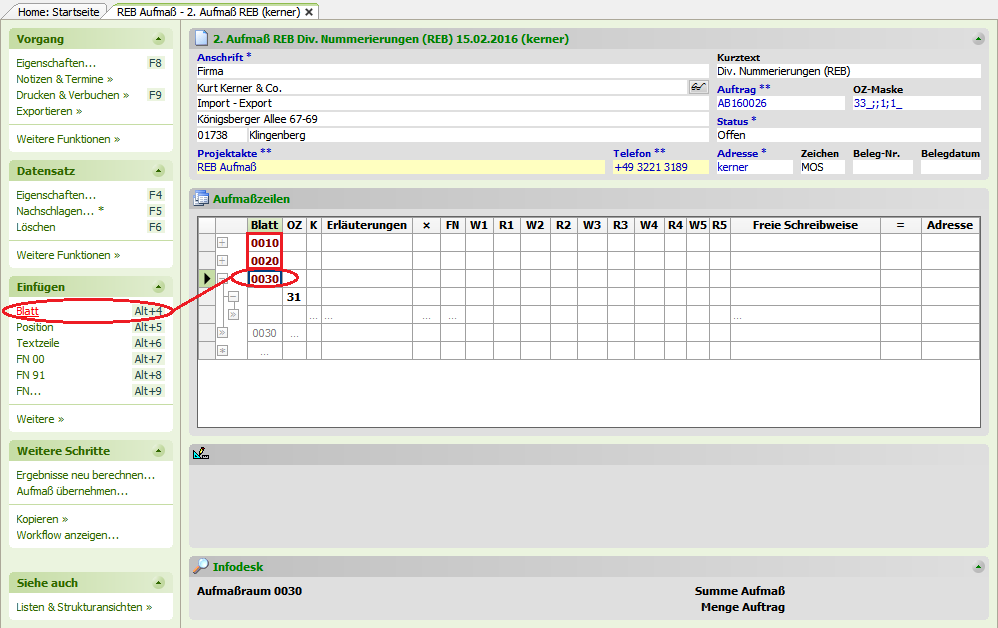

  Abbildung 2.61. Automatische Blattnummerierung (Schrittweite)

  Beim Nummerieren der Aufmaßzeilen wird die Spalte Adresse mit der Blatt- und Zeilennummer durchnummeriert.

  Beim Einfügen des nächsten Blatts würde in diesem Beispiel automatisch Blattnummer 0040 vergeben.
Blatt- und Zeilennummerierung
1. Anfangsblattnummer mit einer Schrittweite für die Nummerierung der Zeilennummer

  Bei der Erfassung der Blattnummer kann auch der Startwert für die Zeilennummer und eine Schrittweite für die Nummerierung der Zeilennummer vorgegeben werden. Dazu wird die Blattnummer um ein Nummernzeichen "#" (auch Doppelkreuz, Raute, Lattenzaun, ...) ergänzt und dieses wie folgt ergänzt werden:
  - Angabe eines Startwertes.
  - Angabe eines Startwertes mit einer Schrittweite.
  - Angabe der Schrittweite (ohne Startwert).
  Zulässige Schrittweiten liegen im Bereich 1 bis 99, zulässige Startwerte zwischen A0 und Z9.

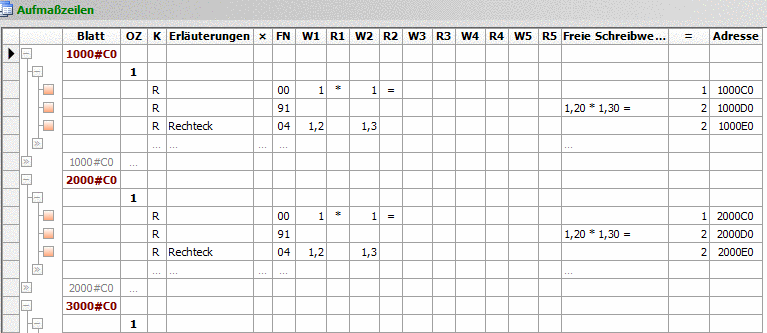

  Beispiel 2.4. Blattnummer mit Startwert für die Zeilennummer

  Start ab Blatt 1000 und Zeile C0:

  Abbildung 2.62.

  Beim Nummerieren der Aufmaßzeilen wird die Spalte Adresse mit der Blatt- und Zeilennummer durchnummeriert. Beim Einfügen eines neuen Blatts Alt+4 wird automatisch die neue Blattnummer aus dem bisher letzten und vorletzten Blatt des Vorgangs ermittelt. Damit kann indirekt eine Anfangsblattnummer und eine Schrittweite für die Blattnummerierung vorgeben werden.

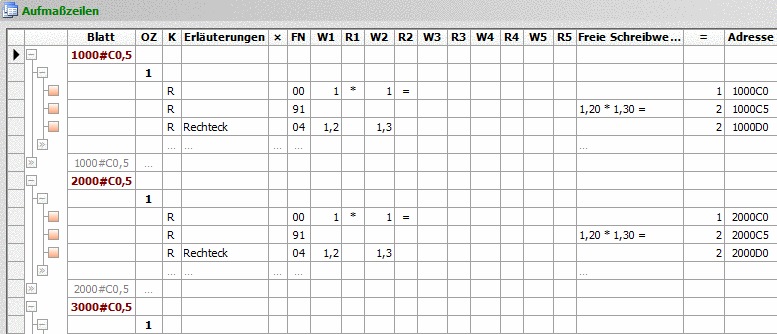

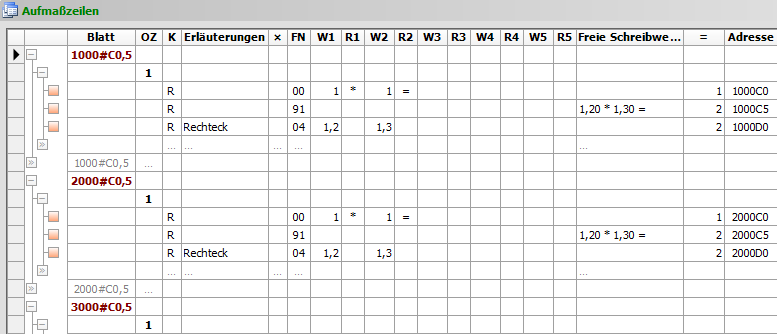

  Beispiel 2.5. Blattnummer mit Startwert und Schrittweite für die Zeilennummer

  Start ab Blatt 1000 und Zeile C0 mit einer Schrittweite für die Zeilennummerierung von 5:

  Abbildung 2.63.

  Beim Nummerieren der Aufmaßzeilen wird die Spalte Adresse mit der Blatt- und Zeilennummer durchnummeriert.

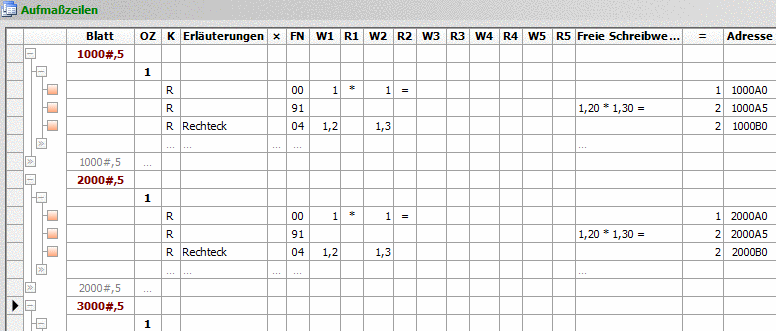

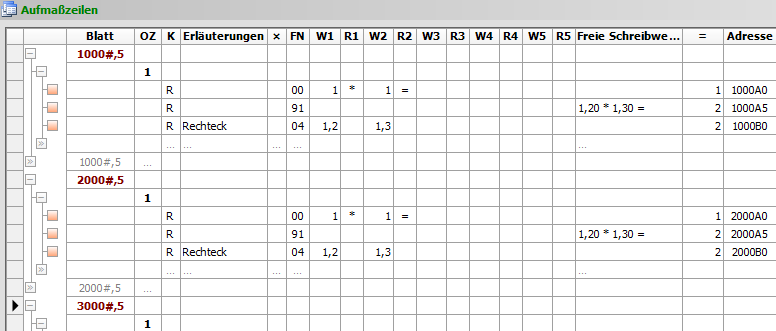

2. Beispiel 2.6. Blattnummer ohne Startwert aber mit Schrittweite für die Zeilennummer

  Start ab Blatt 1000 und Schrittweite für die Zeilennummerierung von 5:

  Abbildung 2.64.

  Beim Nummerieren der Aufmaßzeilen wird die Spalte Adresse mit der Blatt- und Zeilennummer durchnummeriert.
