2.3.3. Drucken von REB Aufmaßen

Versionsgeschichte
Version 4.41.000	13.11.2019	MZ
erweitert (TFS-9604)

Auf der Registerkarte Allgemein des Druckdialogs finden Sie die bekannten Einstellungen (siehe Handbuch Projektverwaltung).

Beim Druck von Aufmaßvorgängen (Typ Raum, Position oder REB) kann über den Filter Filtern nach Folgenummer gewählt werden, ob entweder alle oder nur ausgewählte Aufmaß- bzw. Rechnungsfolgenummern berücksichtigt werden sollen.

Keine Filterung

Es werden alle im Vorgang enthaltenen Aufmaße gedruckt.
Nach der Aufmaßfolgenummer / Nach der Rechnungsfolgenummer

Es werden nur die Aufmaße berücksichtigt, die den gewählten Aufmaß- bzw. Rechnungsfolgenummern entsprechen:
- Falls keine Häkchen gesetzt sind, werden grundsätzlich alle Folgenummern verwendet!
- Mit der Tastenkombination Strg+A können alle verfügbaren Folgenummern gewählt und wieder abgewählt werden.

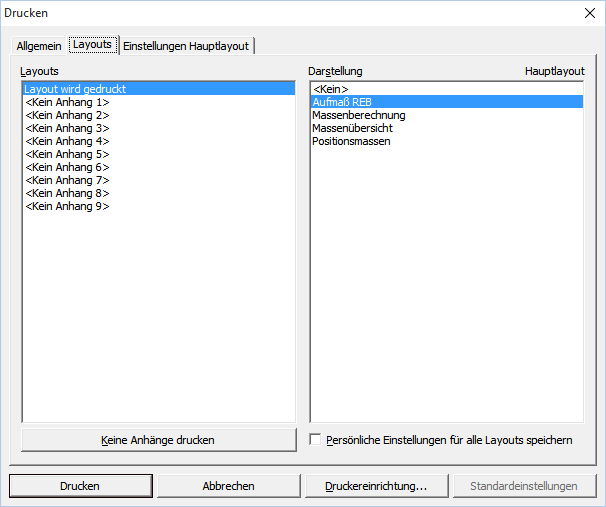

Beim Drucken der Aufmaße kann auf der Registerkarte Layouts unter mehreren Darstellungen gewählt werden:

Abbildung 2.65. Drucklayouts (REB Aufmaß)

Verborgene Datensätze

Verborgene Datensätze werden beim Druck eines REB Aufmaßes (und beim Exportieren als DA11-Datei) nicht berücksichtigt! Stellen Sie dazu auf eine Rechenzeile oder Position ein und wählen mit der rechten Maustaste Projektdatensatz verbergen.

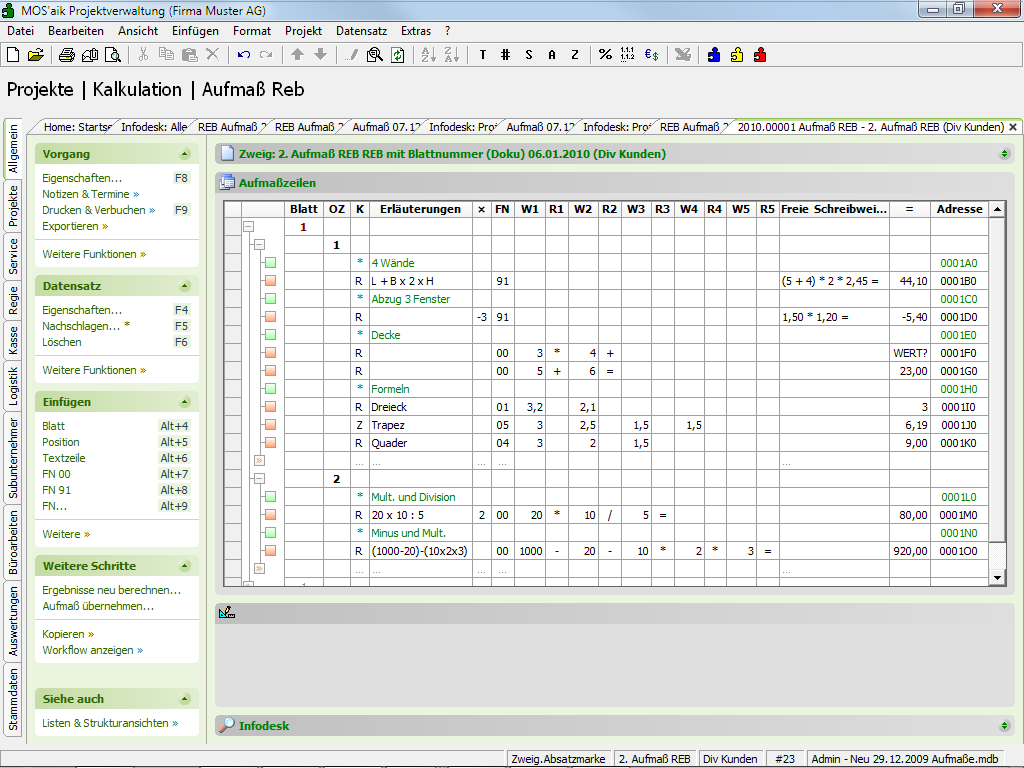

Abbildung 2.66. Beispielaufmaß REB

Die verschiedenen Druckausgaben des Beispielaufmaß werden nachfolgend vorgestellt:

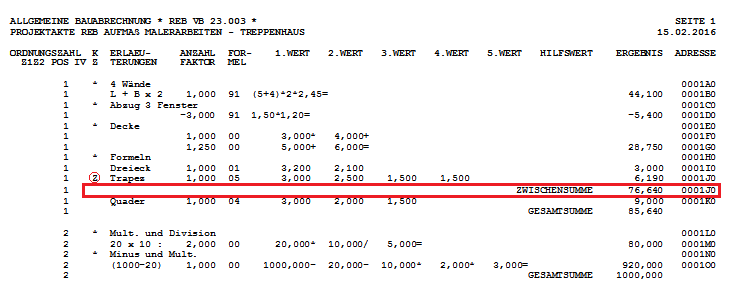

Drucklayout: Aufmaß REB

Im Drucklayout Aufmaß REB werden die erfassten Aufmaßdaten nach Positionen sortiert dargestellt:

Abbildung 2.67. Druckausgabe

Durch das Kennzeichen Z (Spalte K) wird beim Ausdruck nach der so markierten Zeile eine Zwischensumme ausgegeben.

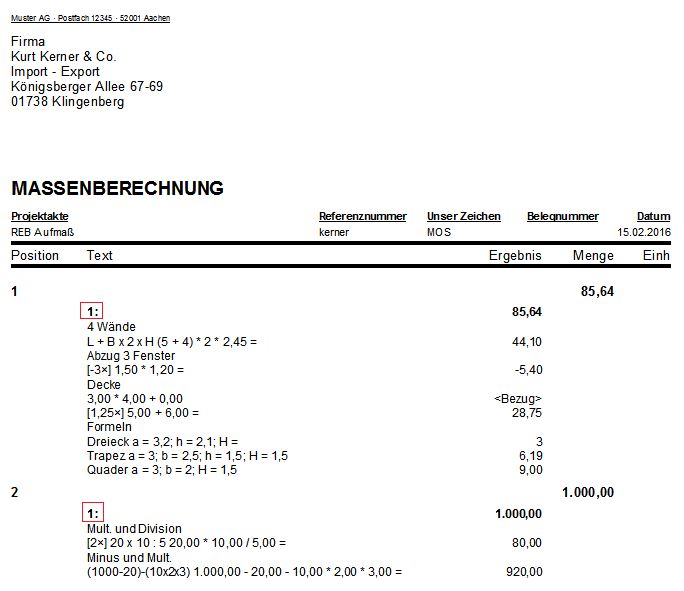

Drucklayout: Massenberechnung

Mit der Massenberechnung werden die erfassten Aufmaßdaten nach Positionen und Blättern sortiert dargestellt:

Abbildung 2.68. Druckausgabe

Bei den in der Abbildung rot markierten Nummern in der Spalte Text handelt es sich um die Blattnummer.

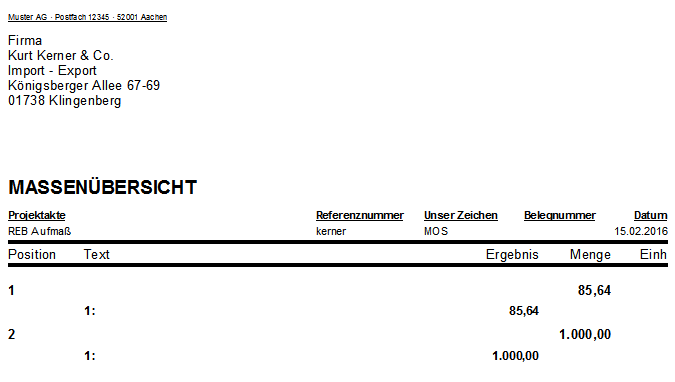

Drucklayout: Massenübersicht

Auf der Massenübersicht werden die erfassten Aufmaßdaten nach Positionen und Blättern sortiert und verdichtet dargestellt:

Abbildung 2.69. Druckausgabe

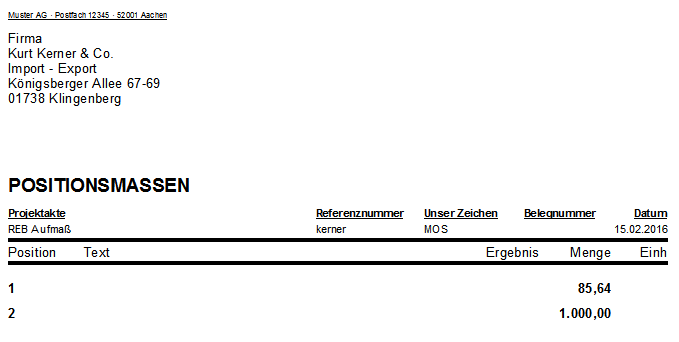

Drucklayout: Positionsmassen

In der Übersicht über die Positionsmassen werden die erfassten Aufmaßdaten nach Positionen verdichtet dargestellt:

Abbildung 2.70. Druckausgabe
